氣動光柵接觸式位移傳感器

AM系列概述

光柵接觸式位移傳感器可廣泛運用于航天,機械,玻璃,汽車,軸承,冶金,塑料,化工以及科研院校等國民經濟各行各業,用來測量伸長,振動,物體厚度,膨脹等的高技術產品。

光柵接觸式位移傳感器具有優良的性能,適用于質量控制和計量應運中的高精度,高重復性的測量。輸出為RS232,也可外配集線器和顯示器以及控制器實現多種輸出,集線器和顯示器以及控制器采用12-24V供電,集線器可拼裝使用,輸出信號為標準的可被計算機或PLC使用的modbus輸出。

性?xún)r(jià)比高

絕對值測量

采用高硬度線性軸承

氣動光柵接觸式位移傳感器
型號	AMQ-B12	AMQ-Q12	AMQ-S12	AMQ-GS12
外觀
檢測系統	刻度尺脈沖系統、絕對型(不產生追蹤誤差)
測量范圍	12.7mm	12.7mm	12.7mm	12.7mm
分辨率	5μm	1μm	0.5μm	0.2μm
精度	5μm	2μm	1.5μm	1μm
響應時間	50ms
工作電流	<50mA
電源電壓	5VDC
信號輸出	RS232電平信號
通訊協 議	Modbus RTU協議
使用壓力范圍	0.16-0.2Mpa
測量力	2.4 -3.4N
防護等級	IP65
使用環境溫度	-10至+50℃(無凍結)
儲存溫度	-20至+70%(無冷凝)
使用環境濕度	35至85%(無冷凝)
材料	主體:鋁合金;防塵套:氟橡膠;測頭:硬質合金
重量	約99.2g
傳感器頭電纜	另售(M8連接器)
附件	說明書/標定報告

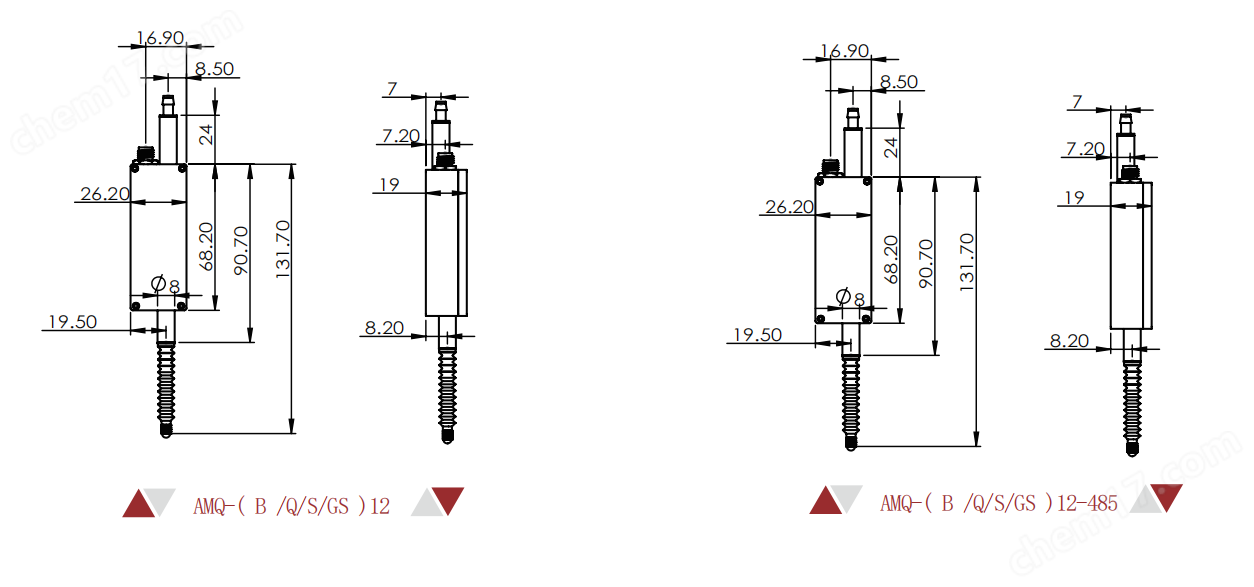

外形尺寸圖

配套產品

數顯控制器
安裝類型		35mm軌道安裝型
外觀
主模塊/擴展模塊/通信模塊		主模塊	擴展模塊	通信模塊
通信接口信號		——	——	RS232/RS485
通信協議		——	——	Modbus RTU
可擴展個數		1個主模塊，最多可擴展9個擴展模塊（最多接10個傳感器)		1個主模塊，最多可擴展一個通信模塊
可連接傳感器數		1個		——
電源電壓		10-30VDC
顯示范圍		199.9999至199.9999
顯示分辨率		5um/1um/0.5um/0.2um(根據傳感器的類型顯示)
功率消耗		不大于150mW(未接傳感器、未接擴展模塊)	不大于100mw(未接傳感器)	不大于100mw
響應時間		50/100/500/1000ms(功能參數設置中更改)
控制輸出	NPN輸出	最大輸出20mA
(HH/HI/GO/LO/LL)
控制輸入	定時、預設、重置、通道輸入	無電壓輸入
環境抗耐性	環境溫度	-10至+60℃C(無凍結)
	相對溫度	35至85%(無冷凝)
材料	物	主體:丙烯腈-丁二烯-苯乙烯共聚物(ABS); 按鍵:丙烯腈-丁二烯-苯乙烯共聚(ABS); 面板:甲基丙烯酸甲脂(MMA);電纜:特殊混合丁腈聚氯乙(PVC)
重量	XS-71ZN	207.9g
	XS-72FN	201.5g
	XS-CK	185.5g
附件		固定夾片/說明書	拼接頭/固定夾片/說明書	拼接頭/固定夾片/說明書
