煤礦用回風斜風井防爆門：技術解析與核心要點
閱讀：24 發布時間：2025-7-16一、產品定義與功能定位
煤礦用回風斜風井防爆門是安裝在礦井回風斜井井口的關鍵安全設備，主要用于：
爆炸能量釋放：當井下發生瓦斯或煤塵爆炸時，快速開啟以釋放沖擊波能量，保護井筒結構。
風流控制：在正常通風狀態下，通過微開啟狀態調節井下風量，確保通風系統穩定。
火焰逆流阻斷：爆炸后通過密封系統防止火焰和有毒氣體逆流至井筒，避免二次災害。
二、核心結構與技術特征

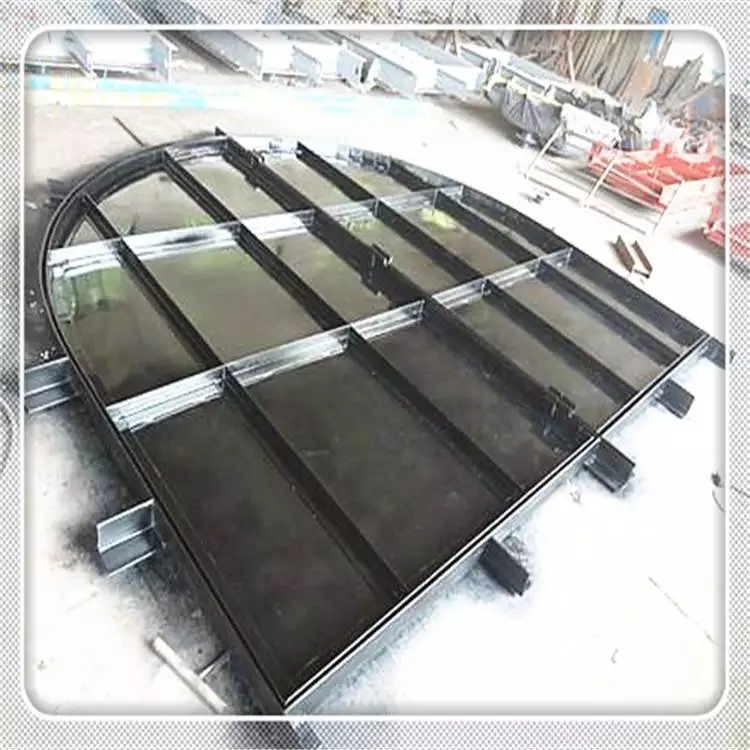

2.1 門體系統
材質：采用Q345B低合金高強度鋼，門體骨架壁厚≥20mm，抗拉強度≥470MPa。
結構形式：桁架式框架結構，通過有限元分析優化應力分布，確保在1.0MPa沖擊波作用下不發生塑性變形。
開啟角度：正常通風時5°~15°，爆炸時最大開啟85°，配備液壓限位裝置防止過度旋轉。
2.2 鉸鏈與軸承系統
鉸鏈材質：40Cr合金鋼，調質處理后硬度HRC22~28，沖擊功≥34J（-20℃）。
軸承類型：雙列圓錐滾子軸承（型號32218），額定動載荷153kN，可承受徑向與軸向復合載荷。
潤滑設計：采用集中潤滑系統，每班自動注入2號極壓鋰基潤滑脂，軸承溫度≤60℃。
2.3 密封系統
初級密封：硅橡膠密封條（邵氏硬度70A±5），預壓縮15%~20%，耐溫范圍-50℃~200℃。
次級密封：氣動膨脹式密封囊（材質氯丁橡膠），充壓0.3MPa時與井筒間隙≤3mm，漏風率≤2%。
密封壓力調節：由比例減壓閥（DR10-5-5X/315Y）動態控制，支持手動/自動切換。
三、工作原理與動態響應
3.1 正常通風模式
門體通過配重系統（質量計算見公式）保持微開啟狀態，開啟角度由風速傳感器（量程0~15m/s）反饋至PLC控制系統。
通風量調節范圍：500~3000m3/min，符合《煤礦安全規程》對回風井風量的要求。
3.2 爆炸響應流程
沖擊波識別：井筒內壓力驟增至0.5~1.0MPa，壓力傳感器（量程0~1.5MPa）觸發防爆門動作。
門體快速開啟：鉸鏈結構允許門體繞軸線旋轉，最大開啟角度85°，確保沖擊波能量充分釋放。
次級密封激活：當井筒內壓力降至0.3MPa以下時，密封囊自動充壓至0.3MPa，形成二次密封。
3.3 復位與恢復
手動復位：使用液壓推桿（推力50kN）將門體歸位，開啟角度從85°降至5°，耗時≤10分鐘。
自動復位（可選）：配備電動執行機構（扭矩1000N·m），PLC控制液壓系統在3分鐘內完成歸位，精度≤0.5°。
