一、電容電流測試儀概述

在我國電力系統中，35kV（66kV）及以下額定電壓等級的電網多采用中性點不接地的運行方式。當系統發生單相接地短路時，三相線電壓仍能保持對稱狀態，不會對用戶用電造成影響。依據相關規程，這種情況下電網可繼續運行 2 小時，這一設定有助于提升配網的供電可靠性。

不過，接地故障發生時，接地點會產生接地電容電流，該電流可能對電氣設備造成損害。因此，規程明確規定

：當 35kV 電網的接地電容電流超過 10A，或 10kV 電網的接地電容電流超過 30A 時，需裝設消弧線圈以補償接地電容電流?；诖耍瑢ε潆娋W(wǎng)接地電容電流進行測試成為一項重要的試驗工作。

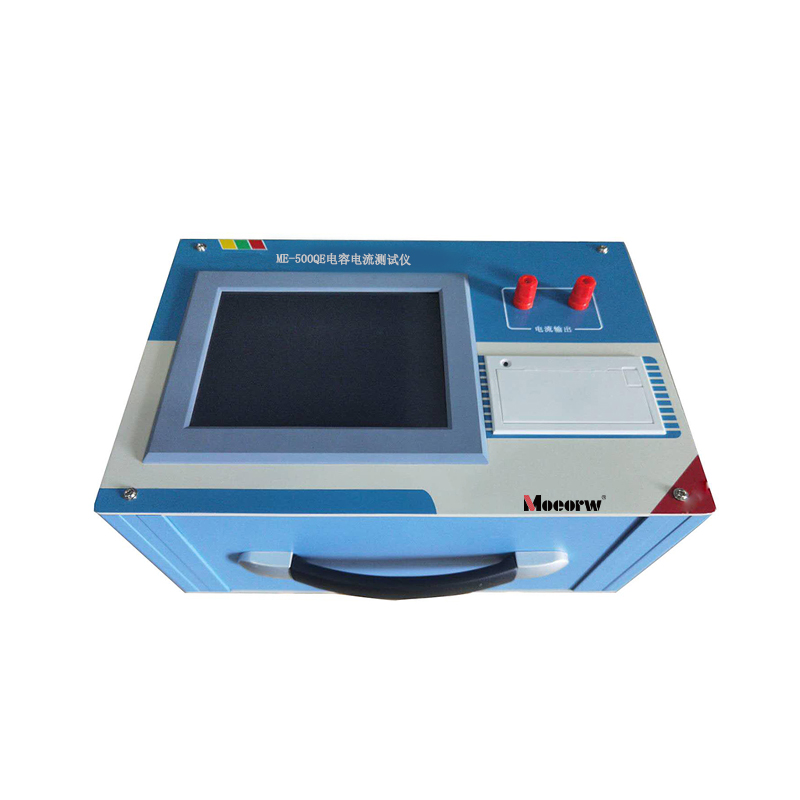

ME-500QE 電容電流測試儀避開了在一次側直接測試的不足，采用二次側測試方式。其具備測試原理科學、接線簡便、使用安全、測試數據精準等特點，是配網接地電容電流測試工作中的實用工具。

二、電容電流測試儀功能特點

原理科學：借助 PT 二次側開口三角形異頻感應進行測試。

接線簡便：輸入接線通過 PT 二次側開口三角形完成。

安全可靠：采用低壓操作模式，運用異頻小信號，不會對 PT 的保護和測量信號產生干擾。

使用便捷：支持不停電測試，不影響電網正常運行。

操作簡單：配備 8 寸觸摸屏液晶顯示，采用中文菜單，人機對話界面友好；具備電子萬年歷實時顯示功能，支持 RS232 數據實時通信，可實現數據存儲與打??；儀器內置幫助文檔，無需查閱說明書即可看懂接線圖并正確接線，操作過程簡單易懂。

計算便捷：當使用電容器組中性點進行測試時，直接輸入補償電容器組的電容值，測試完成后無需通過公式計算，測試結果直接呈現為被測三相對地電容及電容電流值。

三、電容電流測試儀技術參數

電容電流測量范圍：

三相對地總電流：1A～500A；

三相對地總電容：1μF～250μF；

測量誤差：

三相對地總電容 3μF<CX<90μF 時，測量精度 ±5%；

三相對地總電容 90μF<CX<250μF 時，測量精度 ±10%；

工作溫度：-10℃～50℃；

工作濕度：0～80%；

工作電源：AC 220V±10% 50Hz±1Hz；

儀器重量：2.5kg；

適用電網電壓等級：1kV~66kV。

四、儀器檢驗和日常校準

為確認 ME-500QE 電容電流測試儀的運行狀態，可在 PT 不帶電的情況下對其進行檢驗和校準，具體方法如下：

取一臺 10kV（其他電壓等級也可）的 PT，在高壓端接入一個已知電容量的電容（耐壓不低于 100V），將二次側主繞組 a-x 端與測試儀的電流輸出端相連接，即從 a-x 端進行測量。

選擇測試儀的系統線電壓為 “10kV”（若 PT 為其他電壓等級，則選擇對應的系統線電壓）、方式為 “1PT”，長按 “方式 / 測量” 鍵進行測量。若測量結果與已知電容的電容量相符，則表明該測試儀狀態正常、測量準確，可用于現場測量工作。
